Wiwit taun 2006, Conso Electrical Science and Technology Co., Ltd wis nglumpukake pengalaman luwih saka sepuluh taun kanggo ngasilake trafo Distribusi Daya 100kVA 3 phase, kanthi konsisten nyaring proses manufaktur sing wis ana kanggo nggawe trafo distribusi lan gardu kompak. Iki wis rampung ing panyiapan saka framework Manajemen diwasa lan Highly efisien sing nyakup kabeh saka desain produk kanggo Processing produksi. Conso Electrical nandheske kualitas lan customer-centricity kanggo ngumpul 100kVA 3 phase trafo distribusi daya. Kita bungah babagan prospek kerja sama karo guru marketing saka sak ndonya.
a. Kanggo trafo kacemplungaken lenga, kajaba saka kapasitas kurang, nduwurke tumpukan voltase kurang umume nggunakake tatu struktur silinder karo foil tembaga, nalika nduwurke tumpukan voltase dhuwur nggunakake struktur silinder multi-lapisan. Konfigurasi nduwurke tumpukan imbang iki njamin bocor minimal, kekuatan mekanik dhuwur, lan resistance short-circuit kuwat.
b. Loro-lorone inti lan windings dijamin karo langkah fastening. Komponen pengikat, kayata timbal voltase dhuwur lan sithik, dilengkapi kacang anti-loosening sing ngunci dhewe. Trafo nggunakake desain tahan kejut kanggo nahan transportasi.
c. Koil lan inti ngalami pangatusan vakum, lan lenga trafo diproses nggunakake teknik filtrasi vakum lan ngisi kanggo nyuda isi kelembapan ing trafo.
d. Tangki lenga kalebu sirip bergelombang, nyedhiyakake fungsi ambegan kanggo ngimbangi owah-owahan volume lenga amarga fluktuasi suhu. Akibate, prodhuk iki ngilangake perlu kanggo conservator lenga, ngurangi dhuwur sakabèhé trafo.
e. Kanthi ngganti konservator minyak kanthi sirip bergelombang, lenga trafo kanthi efektif diisolasi saka lingkungan njaba. Iki nyegah mlebu oksigen lan kelembapan, saéngga njaga kinerja insulasi.
f. Kanthi limang faktor kinerja utama iki, trafo sing dicelupake lenga dirancang kanggo operasi tanpa mbutuhake panggantos lenga sajrone operasi normal. Iki nyuda biaya pangopènan kanthi nyata nalika ndawakake umur layanan trafo.
Kapasitas Rated: | 100 kVA; |
Tegangan utami: | 13.8kV, 22kV utawa 33kV; |
Ora Loading Loss: | 200 ± 10% W utawa gumantung; |
Loading Loss: | 1500/1580 ± 10% W utawa gumantung; |
Frekuensi Rated: | 50 utawa 60Hz; |

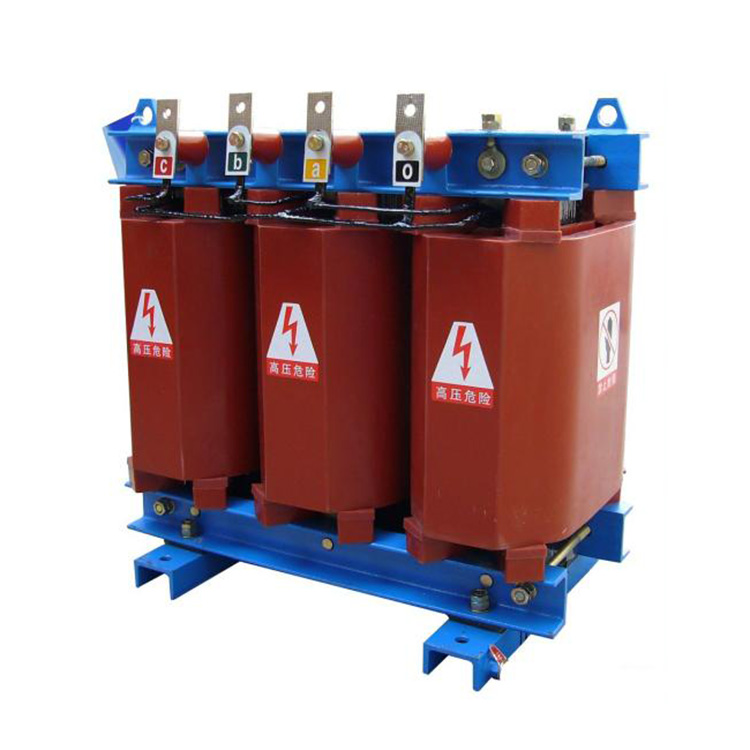

Metode cooling: | ONAN; AN/AF (tipe resin tuang) |
Bahan isolasi: | Mineral lenga utawa resin epoksi; |
Frekuensi Rated: | 50 utawa 60Hz; |
Metode Tapping: | 5 langkah saben kanggo 2,5%; |
Suhu kerja: | -40 ℃ nganti 40 ℃; |
CONSO·CN 100kVA 3 phase Transformator Distribusi Daya Detail:

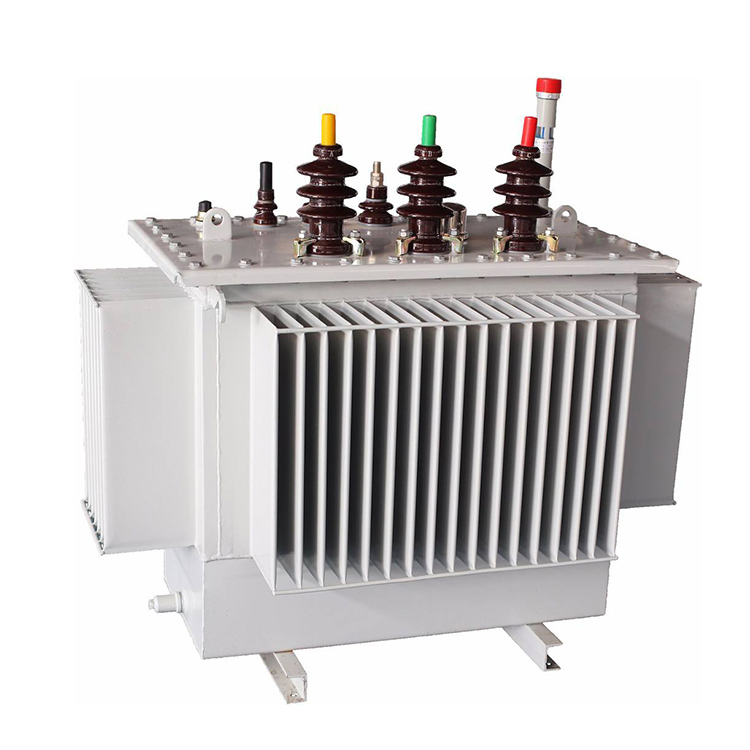

Isi Minyak
|

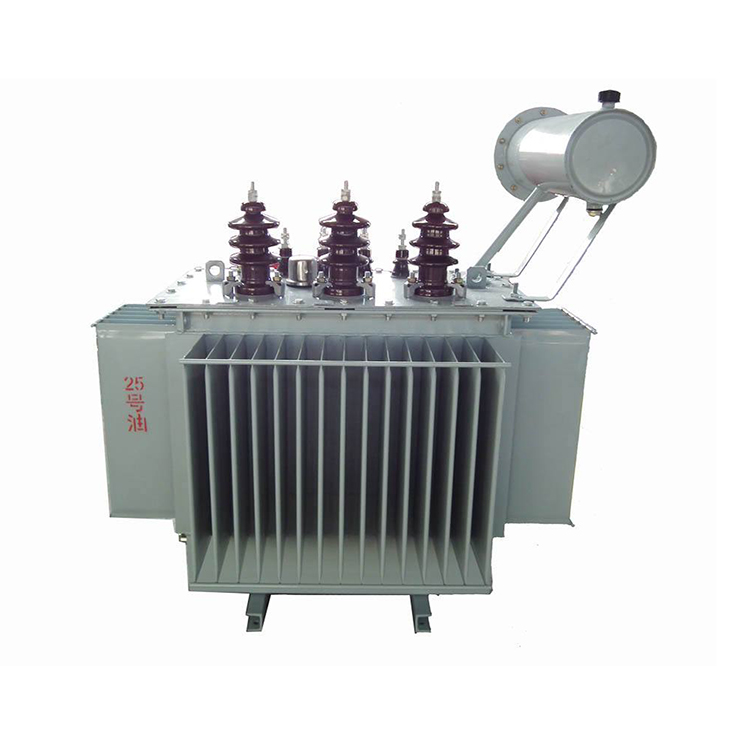

Minyak dikosongake
|

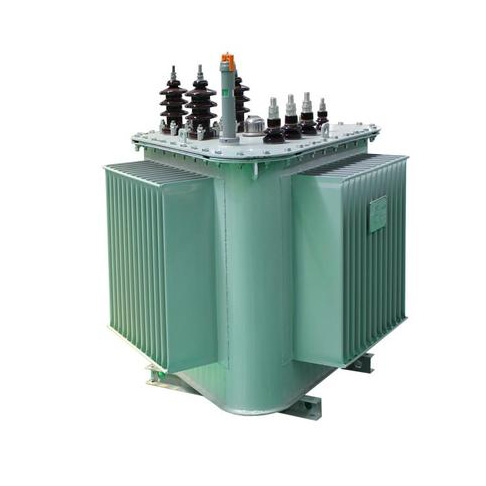

Paduan Amorf
|
Inti Besi Gulung
|
Bengkel Winding |
Area Pengeringan Coil |
Area Pengisian Minyak |
Area Produk Rampung |
Kita bakal ngrancang trafo Distribusi Daya 100kVA 3 phase miturut dokumen syarat teknis saka klien. Spesifikasi teknis penting kanggo dikonfirmasi sadurunge produksi yaiku:
1. Ing 100kVA 3 phase Power Distribusi trafo efficiency;
2. Ing 100kVA 3 phase Power Distribusi trafo rasio voltase;
3. Ing 100kVA 3 phase Power Distribusi trafo munggah suhu;
4. Ing 100kVA 3 phase Power Distribution trafo dirating frekuensi;
5. Ing 100kVA 3 phase Power Distribusi trafo jinis isolasi.
Oven Transformer Kab |
Peralatan Casting |
Mesin gulung foil |
Kothak Kayu |
Struktur Baja |
