Minangka ahli ing bidang daya listrik, kita bangga ing peran kita minangka produsen anjog saka Tegangan Sedheng 11kV Panel VCB Indoor ing China. Dipercaya ing kualitas lan linuwih produk kita langsung saka pabrik. Kepuasan sampeyan minangka prioritas kita, lan komitmen kita ngluwihi tuku - ngarepake layanan sawise-sale sing ora ana tandhingane lan garis wektu pangiriman sing tepat. Tenang, ngerti yen sampeyan nandur modal ora mung produk nanging pengalaman profesional sing lancar lan cocog kanggo nyukupi panjaluk industri tenaga listrik dinamis.

voltase medium 11kv panel vcb njero ruangan introduksi:

KYN28-12

RMU terisolasi udara

RMU terisolasi gas

Kabinet Tetep

1. Akutal-Clad Withdrawable AC Switchgear (Umum diarani KYN28 kanggo level 10kV):

Jinis kabinet iki minangka kabinet 10kV sing paling umum digunakake ing tahap saiki. Bisa dikonfigurasi karo pemutus sirkuit vakum kayata VS1, VD4, ZN78, lan sapiturute, miturut syarat diagram sistem primer listrik, kanggo digunakake minangka lemari proteksi peralatan. Uga digunakake minangka lemari pangukuran voltase dhuwur, lemari PT, lemari trafo stasiun, lan lemari isolasi. Ukuran standar kanggo kabinèt iki jembaré 800mm, dhuwuré 2360mm, lan jero 1500mm (kanggo inlet kabel) utawa jero 1660mm (kanggo saluran inlet overhead).

2. Ring Unit Utama (RMU):

Jinis kabinèt iki uga kabinèt 10kV sing umum digunakake (dirating saiki 630A lan ngisor). Dilengkapi saklar beban kayata FZN, FLN, FN, bebarengan karo sekring voltase dhuwur, utawa instalasi pisau isolasi GN24, pemutus sirkuit seri VS1 (VD4, ZN78, lan sapiturute), perlindungan mikrokomputer, lsp. pangayoman kanggo peralatan hilir. Uga bisa dikonfigurasi minangka lemari pangukuran voltase dhuwur, lemari PT, lan lemari isolasi. Ana macem-macem seri lan variasi saka jinis kabinet iki, kanthi dimensi saka 400mm nganti 1000mm, dhuwure 1800mm nganti 2200mm, lan jerone 900mm nganti 1000mm.

3. Kabinet Tetap:

Sanajan jinis kabinèt iki isih dienggo, dudu kabinèt distribusi utama amarga ukurané sing gedhé (ukuran standar 1200×1200×2650). Biasane katon ing wangun sing dimodifikasi, digunakake ing lemari kompensasi daya reaktif voltase dhuwur 10kV, lemari wiwitan alus voltase dhuwur, lemari inverter voltase dhuwur, lan sapiturute. lading dipasang ing ndhuwur lan ngisor, karo mbobol sirkuit vakum kayata VS1, VD4, ZN78 ing tengah. Ing lemantun ganti rugi daya reaktif, dilengkapi contactors vakum, kapasitor voltase dhuwur, reaktor, kumparan dipatèni busur, etc. Kanggo lemantun wiwitan alus voltase dhuwur lan lemantun inverter, nginstal komponen silikon kontrol lan sirkuit kontrol.

voltase medium 11kv panel vcb njero ruangan ing assembling:

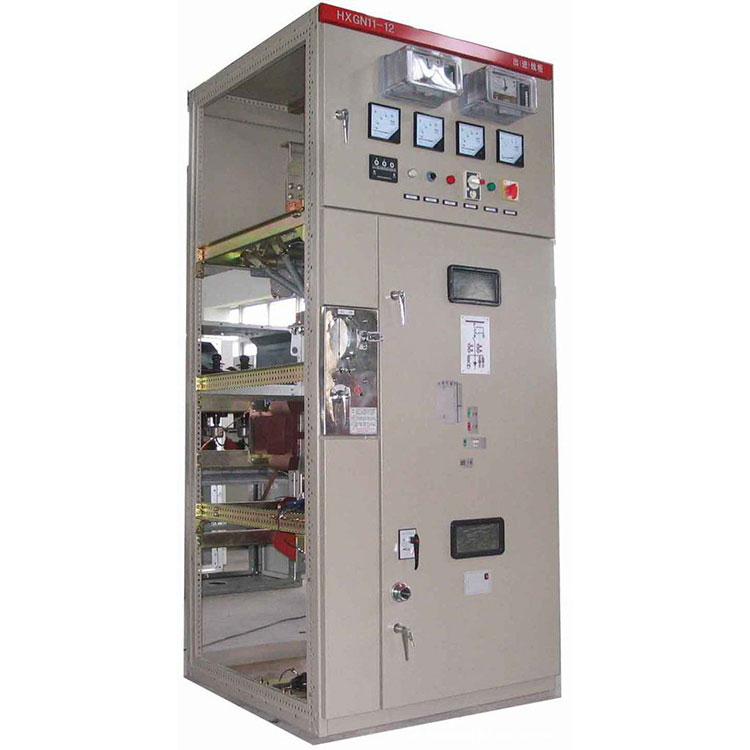

HXGN10-12

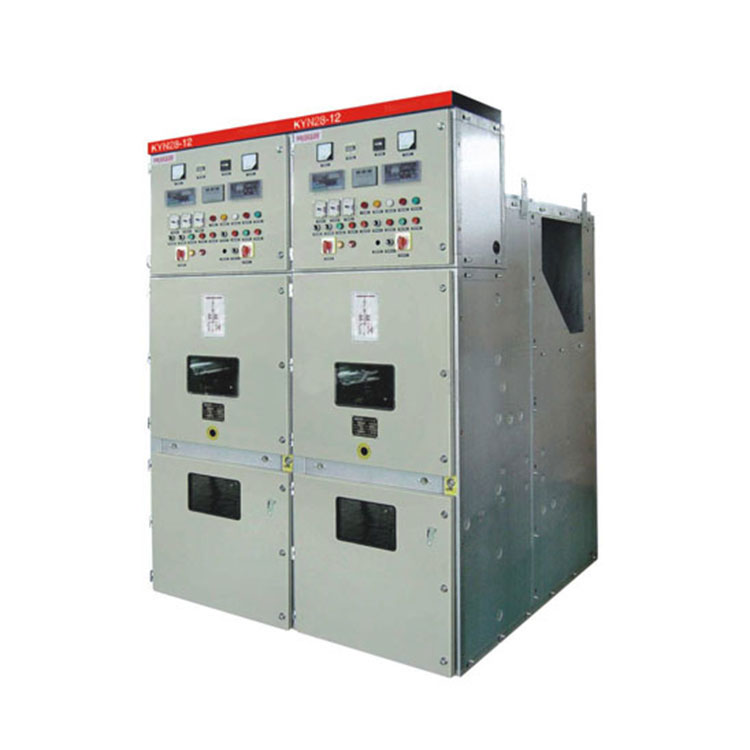

KYN28-12

HYXGN10-24

KYN61-40.5

voltase medium 11kv panel vcb njero ruangan ing testing:

voltase medium 11kv panel vcb njero ruangan ing Paket:

Tegangan menengah 11kv panel vcb dalam ruangan Workshop:

voltase medium 11kv panel vcb njero ruangan ing Aplikasi:
