Luwih ngerti kanggo unit utama unit SF6 kanthi gas

2025-03-19

1. Fitur utama Gas Insulated SF6:


Gas insulated switchge  Ngadopsi SF6 minangka medium peneblasan utama ing 10KV menyang unit utama 35KV. Ing pambangunan urbanisasi, unit utama SF6 lengkap Unit duwe mupangat kanggo desain kompak lan modular. Iki nyebarake ing kothak tenaga kutha, transit rel, industri energi anyar, lan perusahaan industri.


Tabel isi

1. Meramakan Gas Insulated Gas

1.1 Desain Modular saka Gas Insulated Gas Insulated

1.2 desain kompak saka Gas Insulated SF6

2. Struktural saka swit-gas insulated SF6

2.1 diagram struktur switchgear gas sf6 insulas

2.2 Ukuran njaba ing unit utama SF6

2.3 Modul tambahan standar standar

3 Parameter saka Gas Insulated Gas SF6



1.1 Desain Modular saka Gas Insulated Gas Insulated


Theunit utama sf6  Utamane duwe c (panel ngalih kabel), v (Panel Sambungan Circuit Vacuum), DE (sambungan kabel langsung karo panel earthing), panel Sambungan Fuse), lan M (panel Metering).

Ing kasus nyata, C lan V Unit nawakake kontrol lan perlindungan kanggo inputting kabel listrik lan outputing baris. Kejabi fungsi operasi beban, unit V duwe fungsi luwih akeh fungsi kanggo nglereni circuit Short saiki lan beban saiki. Unit me Mekso Metering CT, lan PT, lan Meren Meren Tenaga. Biasane, duwe ambane 800m sing padha karoKyn28-12Waca rangkeng-. D lan de Unit digunakake kanggo ngasilake dhuwur kabel saka lemah menyang sisih ndhuwur unit utama SF6. Kajaba iku, Unit F uga digunakake ing input lan output perlindungan, nanging pangguna terminal luwih seneng nggunakake unit v tinimbang unit f tinimbang unit f, amarga gear kontrol luwih komplingan.


1.2 desain kompak saka Gas Insulated SF6


Biasane, dimensi unit c utawa v yaiku w * h * d = 371 * 1800 * 750 (mm), Nanging, panel input utawa output saka kyn28-12 yaiku 800 * 1500 (MM). Ora diragukan manawa unit utama SF6 duwe kompetitif babagan logistik lan biaya tanah. Kajaba iku, Switch insulated gas SF6 duwe biaya material sing murah tinimbang Kyn28-12 minangka desain kompak.



2. Sukaman skuad saka switge gas SF6


   Ing swing Tank gas, utamane duwe tank gas SF6, saklup utama lan pemancar, sistem busbar, ngontrol gear lan sistem kontrol sekunder lan sistem pangalihan sekunder.

   Tangki gas SF6 adopts 201 utawa 304 stainless steel, apa tingkat bocor taunan luwih murah tinimbang 0,1%, sing dirancang kanthi disusupi lan terisolasi. Iki mesthekake layanan gratis sing gratis luwih saka 30 taun.

   Padha karohawa insulated switchgear  Yen switch utama lan pemutus ing panel input lan output yaiku switch gamping, sambungan switch, mbukak sirkuit sirkuit kanggo kontrol lan perlindungan sistem daya.

   Ing siji tank SF6 umum, bisa nggabungake 7 unit modular paling akeh sistem grid Power 10. Yen ora, kabel sambungan lan plug kabel perlu kanggo ekstensi. Nanging, ing siji tank, unit modular disambungake karo busbar tembaga.

   Sistem kontrol lan perlindungan sekunder duwe fungsi kanggo ngawasi voltase nilai lan saiki kanggo nglindhungi unit utama SF6 saka gagal sistem. Kangge, uga ndhukung otomatis, remot kontrol, akuisisi data, lan akses menyang sistem SCHA. Kajaba iku, unit utama SF6 uga nyedhiyakake sumber daya bantu kanggo njamin operasi pangontrol lan transmisi sinyal.

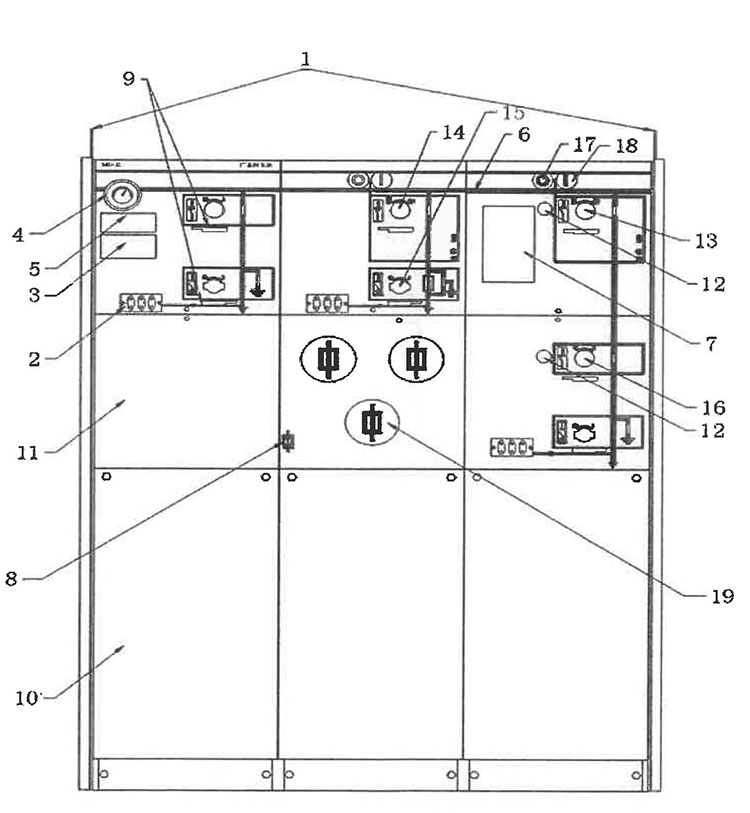

2.1 SF6 Gas Insulated s Witchgear s RRENTER D IRAGRAM:







1. ngangkat cincin

2 .. Indikator Live

Indikator Fault

4. meter tekanan gas

5. Piring kanthi nomer serial

6. Drawing Line Drawing

7. relay dhewe

8. Indikasi FUSE

9.Padlock

10. Ruangan kabel

11. RTU211 Kamar Instalasi RTU211

12. lemari

13. Bolongan Operasi Breaker Circuit

14. Bolongan Operasi Switch

15. Bolongan Operasi Swara Ngalih

16. bolongan operasi switch ngisopasi

17. Tombol trip

18. Tutup Tutup

19. Pasangan sekring

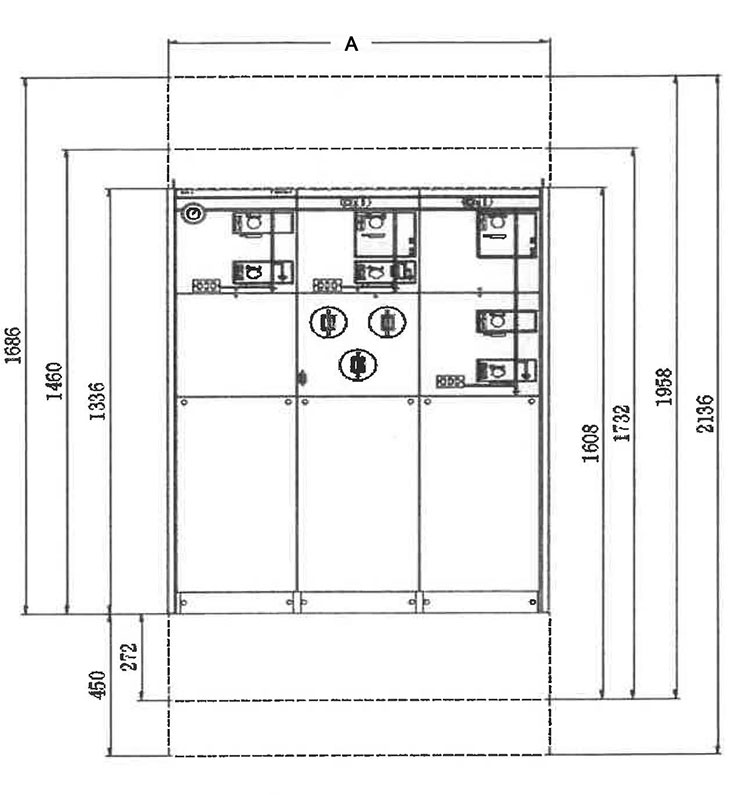

2.2 Ukuran njaba ing unit utama SF6:




Unit

A

1 sel

371

2 sel

696

3 sel

1021

4 sel

1346

5 sel

1671

6 sel

1996

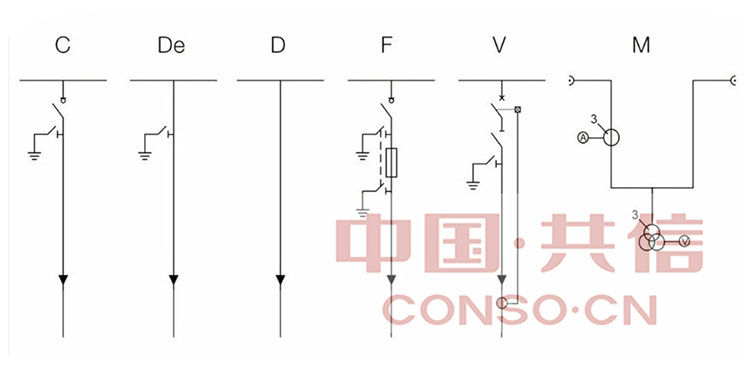

2.3 ALUTI S OLUTE lan A Xtension Medules:





C: ngalih kabel

F: ngalih kabel karo sekring

DE: Sambungan Kabel Direktur kanthi earthing

V: sirkuit sirkuit vakum

D: Sambungan Kabel Direktur

M: Modul Metering (Insulasi Air)



3.Parameter saka Gas Insulated SF6


1. Tekanan gas SF6:

PEKERKI RELATE ing 20 ° C yaiku 0,03MPA

2. Tingkat bocor gas taunan:

≤0.01%

3. Tingkat Perlindhungan:

IP67

4. Kahanan Lingkungan Operasi Normal:

-35 ℃ nganti + 40 ℃

5. maksimal relatif asor (ing 25 ° C):

Nilai rata-rata saben dina 95%;

Nilai rata-rata saben wulan 90%

6. Altitude:

≤ 1000m

7. Intensitas Gempa:

Levelⅷ
